El vibrador de concreto correcto depende del diámetro de aguja y la longitud de manguera: 25 mm para losas delgadas y armadura congestionada, 38 mm para el uso más común (columnas, vigas, muros) y 50 mm o más para elementos masivos. La manguera de 4 m alcanza 1–3 pisos; la de 6 m, pilotes y fundaciones profundas.
El concreto mal vibrado no falla el día de la fundición. Falla meses o años después, cuando aparecen cangrejeras, fisuras por vacíos internos o problemas de adherencia entre el concreto y el refuerzo. El vibrador correcto es la diferencia entre una estructura que dura y una que cuesta el doble en correcciones.
Los dos parámetros que determinan el vibrador correcto
1. Diámetro de la aguja (cabeza vibradora)
El diámetro determina el radio de acción del vibrador — la zona que efectivamente consolida el concreto en cada punto de inserción.
| Diámetro aguja | Radio de acción | Uso recomendado |
|---|---|---|
| 25 mm | 15–20 cm | Elementos muy delgados, losas <10 cm, espacios congestionados de armadura |
| 38 mm | 20–30 cm | Uso más común: columnas, vigas, losas de 15–25 cm, muros |
| 50 mm | 30–45 cm | Elementos masivos: fundaciones, vigas de gran sección, pavimentos |
| 65 mm | 40–55 cm | Obras civiles: pilotes, tablestacas, presas |
Regla práctica: el diámetro de la aguja no debe superar 1/3 del espacio libre entre barras de refuerzo. Si los estribos están separados 15 cm, el vibrador máximo es de 50 mm.
2. Longitud de la manguera flexible
La manguera transmite la vibración desde el motor hasta la aguja. La longitud determina hasta dónde puedes llegar sin mover el equipo.
- 4 metros: Suficiente para losas de entrepiso, columnas y vigas de construcciones de 1–3 pisos. El operario puede trabajar desde el borde o desde la losa superior.

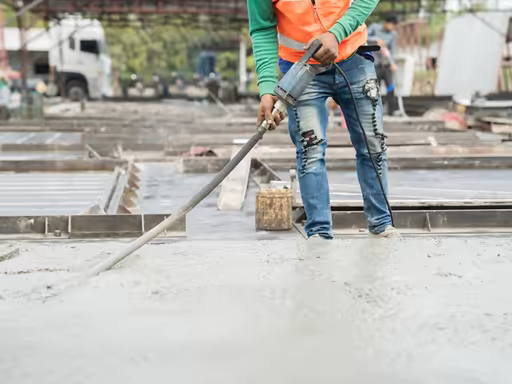

- 6 metros: Para pilotes, muros de contención profundos o fundaciones con armadura densa donde la aguja necesita descender más.
Motor eléctrico vs motor a gasolina
El vibrador eléctrico es más económico, silencioso y fácil de mantener. Requiere red eléctrica de 110V o 220V (según el modelo). Es la elección correcta para obra urbana con acceso a energía.
El vibrador a gasolina con motor Honda GX120 o GX160 trabaja en obra remota, frentes de vía, puentes o cualquier lugar sin conexión eléctrica. Su frecuencia de vibración es comparable al eléctrico y su motor está diseñado para trabajo continuo en condiciones de polvo y humedad.
Errores frecuentes en el uso del vibrador
El concreto mal vibrado no falla el día del vaciado. Falla meses después, cuando aparecen cangrejeras y fisuras por vacíos internos que ya no se pueden corregir sin romper la estructura.
- Insertar y retirar demasiado rápido: El vibrador necesita al menos 5–15 segundos en cada punto para eliminar burbujas.

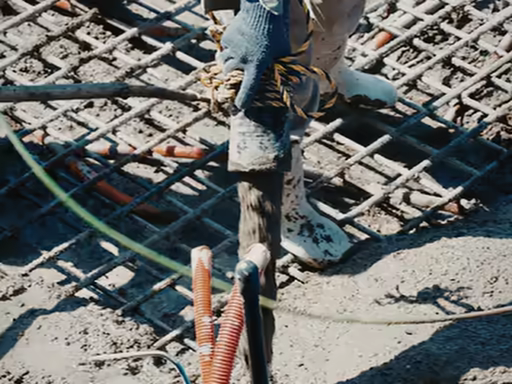

- Apoyar la aguja sobre la armadura: Genera segregación localizada y puede dañar el refuerzo.
- Usar el vibrador para mover el concreto horizontalmente: El vibrador consolida, no transporta. Mover concreto con el vibrador produce segregación.
- Separar los puntos de inserción más de 45 cm (para aguja de 38 mm): Quedan zonas sin vibrar entre los puntos.
En GNH Herramienta distribuimos vibradores eléctricos y a gasolina Honda GX con agujas de 38 mm y 50 mm en mangueras de 4 m y 6 m. Garantía de fábrica y despacho a todo Colombia.
